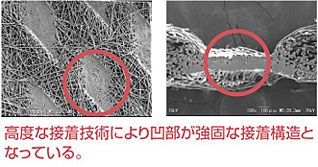

独自の熱接着技術により、高強力・高剛性を実現。

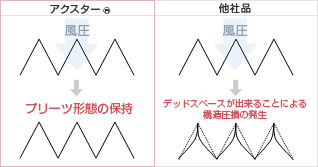

- 優れたプリーツ加工性・プリーツ形態保持性
- 優れた機械特性によるフィルター長寿命化

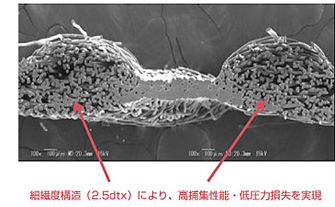

独自の熱接着技術により、高フィルター性能を実現。
- 優れたプリーツ加工性・プリーツ形態保持性
- 優れた機械特性によるフィルター長寿命化
従来のポリエステルフェルトとの捕集性能比較データ
| 目付(g/m2) | 厚み(mm) | 引張強力 (N/5cm) | 引張伸度 (%) | 引裂強力 (N) | 剛軟度 (mgf) | 通気量 (cc/cm2･sec) | 捕集性能 (%) ※大気塵、風速3 |
|||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| タテ | ヨコ | タテ | ヨコ | タテ | ヨコ | タテ | 0.3 〜 0.5 μm |
0.5 〜 1.0 μm |
1.0 〜 2.0 μm |
2.0 〜 5.0 μm |
||||
| アクスター® G2260-1S |
260 | 0.61 | 1160 | 700 | 39 | 36 | 250 | 320 | 3200 | 11 | 43 | 52 | 86 | 99 |
| 従来の ポリエステルフェルト |
494 | 1.73 | 1356 | 552 | 35 | 109 | 292 | 682 | - | 13.8 | 29 | 24 | 42 | 73 |
※数値は参考値です。
アクスター®プリーツ用フィルター基材特性表
| 品番 | ホワイト | ブラック | ||||
|---|---|---|---|---|---|---|
| G2260-1S | G2130-1S | G2260-1SBKO | G2200-1SBKO | G2150-1SBKO | ||
| 目付(g/m2) | 260 | 130 | 260 | 200 | 150 | |
| 厚さ (mm) | 0.61 | 0.41 | 0.61 | 0.53 | 0.45 | |
| 引張強度 (N/5cm) |
タテ | 1265 | 440 | 1255 | 930 | 710 |
| ヨコ | 730 | 245 | 755 | 590 | 400 | |
| 破裂強力(kgf/cm2) | 27 | 13 | 27 | 19 | 15 | |
| 通気量(cc/cm2/sec) | 11 | 33 | 10 | 18 | 30 | |
| ポアサイズ (μm) |
Min. | 24 | 35 | 21 | 27 | 36 |
| Peak | 30 | 44 | 27 | 33 | 44 | |
| Max. | 54 | 79 | 46 | 57 | 71 | |
| 捕集効率(%) | 1μm以下 | 52 | 37 | 51 | 45 | 44 |
| 1-2μm | 86 | 58 | 86 | 75 | 71 | |
| 2-5μm | 99 | 97 | 99 | 98 | 97 | |
| 5μm以上 | 100 | 100 | 100 | 100 | 100 | |
| 圧力損失 (mmAq) | 5.3 | 1.7 | 5.8 | 3.4 | 2.0 | |
※数値は参考値です。
アクスター®プリーツフィルター基材 機能加工品物性
| G2260-TR 撥水加工タイプ |
G2260-SUS 静電防止タイプ |
G2260-TF メンブレンラミネートタイプ |
||
|---|---|---|---|---|
| 目付 (g/m2) | 270 | 270 | 280 | |
| 厚み (mm) | 0.61 | 0.61 | 0.58 | |
| 引張強力 (N/5cm) | タテ | 1238 | 1348 | 1451 |
| ヨコ | 787 | 662 | 789 | |
| 通気量 (cc/cm2･sec) | 11.1 | 9.7 | 2.1 | |
| 捕集効率 (%) | 0.3〜0.5μm | 43 | 46 | 100 |
| 0.5〜1.0μm | 54 | 59 | 100 | |
| 1.0〜2.0μm | 78 | 86 | 100 | |
| 2.0〜5.0μm | 97 | 98 | 100 | |
| 5.0μm以上 | 100 | 100 | 100 | |
| 圧力損失 (mmAQ) | 4.4 | 4.3 | 7.5 |
※数値は参考値です。
